Carte Milliwatt
Schéma de la carte Milliwatt
Doc et schéma de la carte Nucléo
Pinout carte Nucléo
Caractéristiques spécifiques
- utilisation d'une carte Nucléo coupée
- couplage avec la sonde ST-Link détachée
- dispositif d'alimentation facilitant les mesures
- site pour un transceiver 433 MHz RT606
Pourquoi couper la carte Nucléo?
Tant qu'elle n'est pas coupée, on est obligé d'alimenter la sonde ST-Link (la partie supérieure), sinon celle-ci
maintient le reset du STM32 principal. Ceci fait obstacle aux applications à consommation minimale.

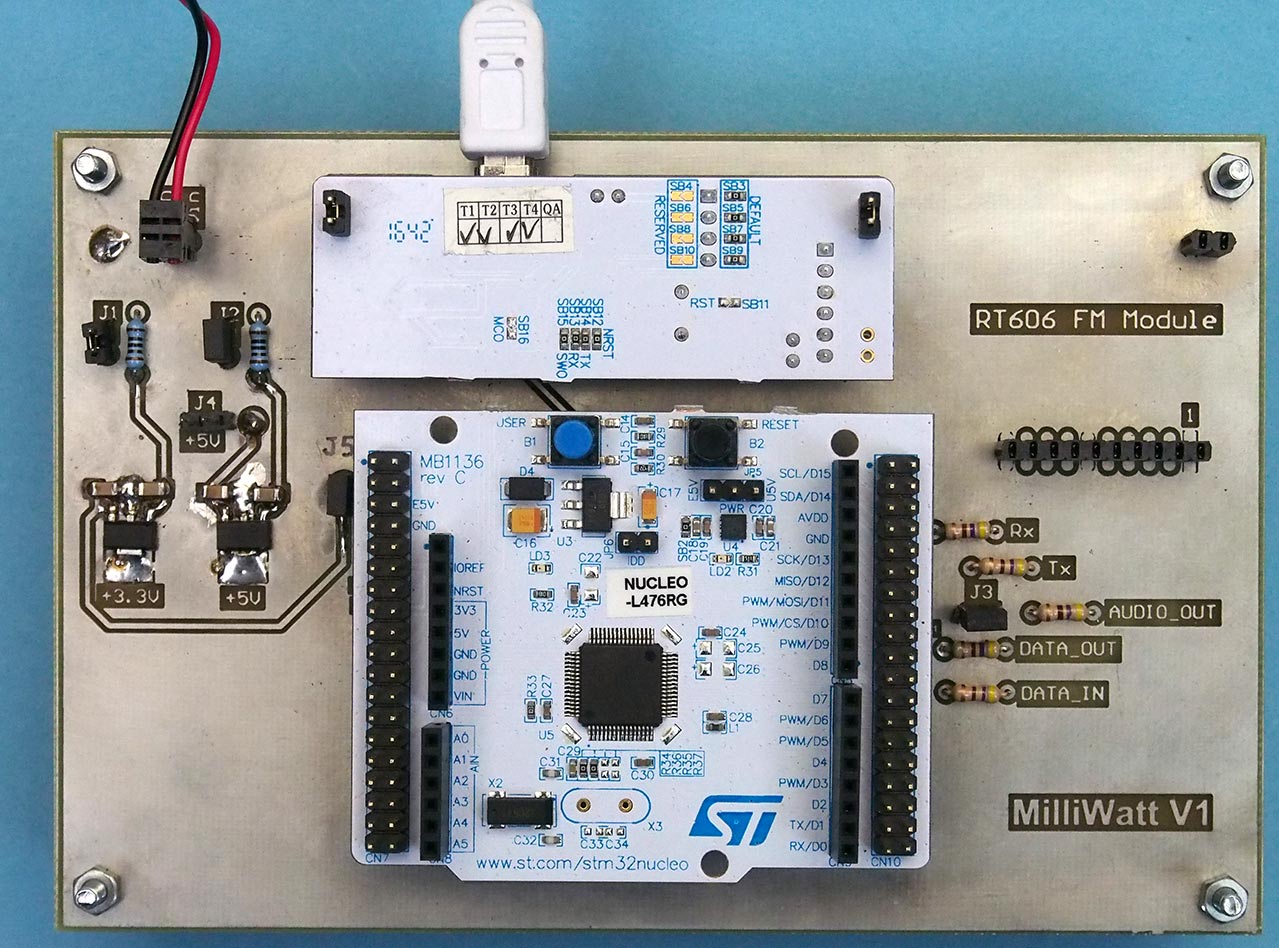

Programmation et Debug
La carte milliwatt assure la transmission de données entre la sonde ST-Link et la carte principale.
La liaison USB avec le PC assure l'alimentation de la sonde ST-Link.
Le STM32 principal est alimentée par un régulateur 3.3V implanté sur la carte Milliwatt,
lui-même alimenté avec une source de 5 à 15V (connecteur en haut à gauche).
Après programmation, on peut retirer la sonde ST-Link et faire fonctionner la carte principale seule.

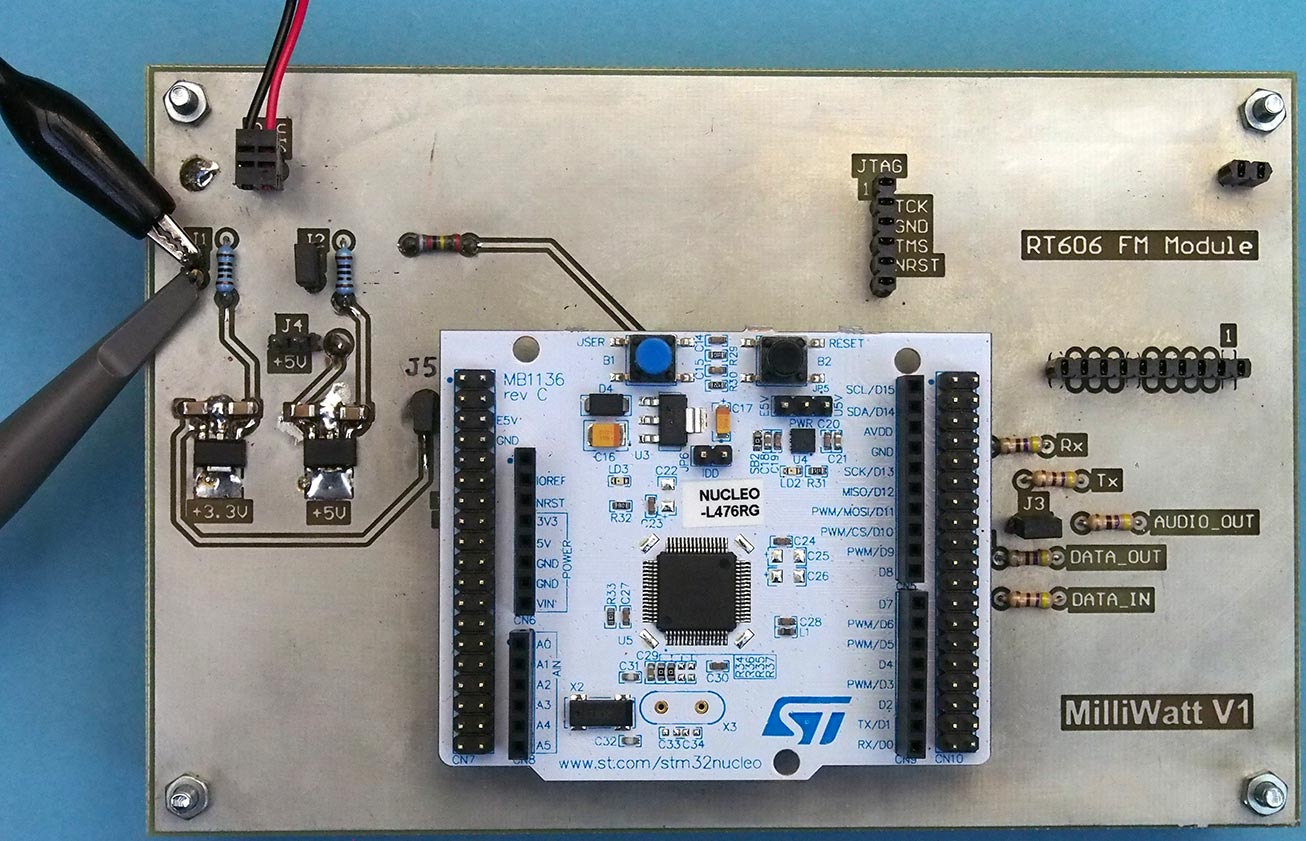

Mesure de consommation en amont du régulateur
Le jumper JP6(IDD) au milieu de la carte Nucleo est enlevé, pour éviter
d'injecter l'alimentation en aval du régulateur de la carte nucléo.
Le STM32 est alimenté par le régulateur MCP1703A 3.3V de la carte Milliwatt.
Ce régulateur a une faible consommation propre (typ. 2uA) ce qui permet une mesure de consommation en amont,
au niveau du jumper J1 (résistance de 100 Ohm +- 1%).
N.B. Si on utilise un oscilloscope pour observer le courant, comme sur la photo, la masse de l'oscillo se trouve
reliée à l'alimentation positive de la carte:
- la sonde ST-Link ne doit pas être alimentée par l'USB de
l'ordinateur dont la masse est probablement reliée à celle de
l'oscilloscope via
les prises de terre du réseau, car ceci court-circuiterait l'alimentation de la carte.
- la solution est de retirer la sonde ST-Link et alimenter la carte avec une alimentation de laboratoire isolée de la prise de terre
- si on utilise une autre sonde de l'oscillo pour observer un autre signal, ne pas relier sa pince de masse au GND de la carte

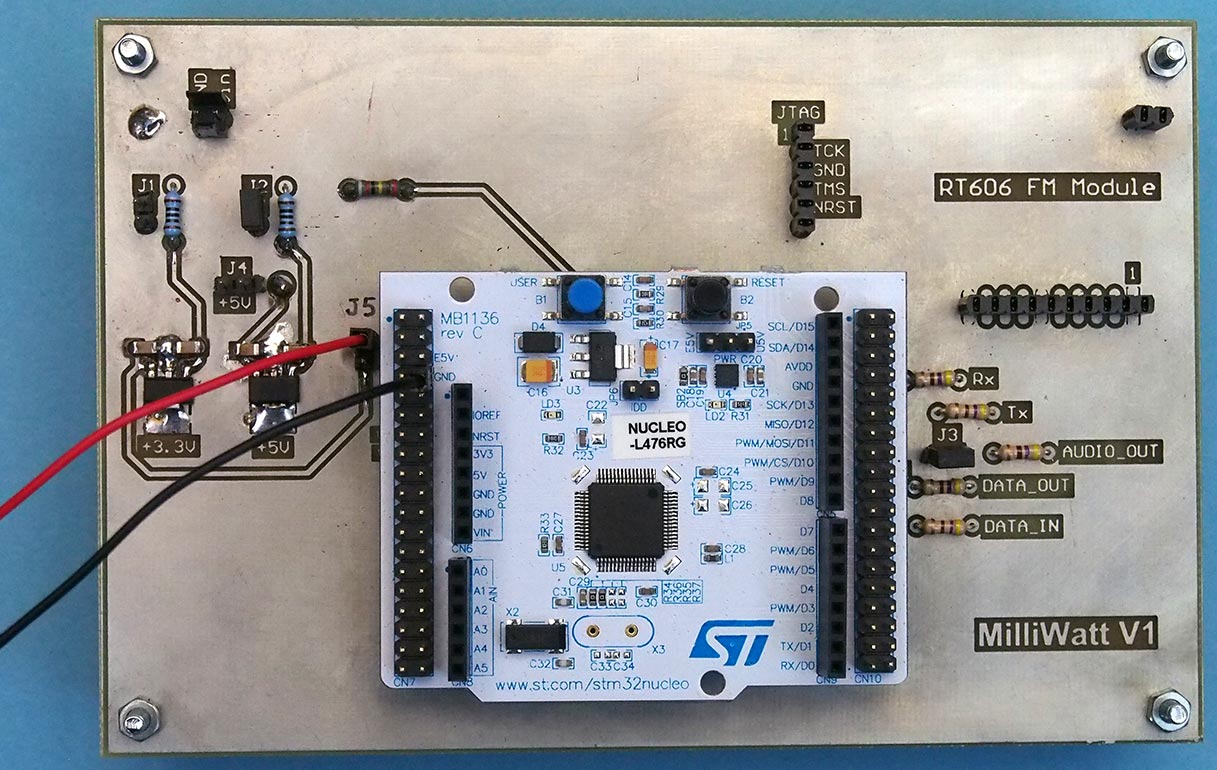

Mesure de consommation avec un dispositif extérieur
Retirer le jumper J5 (contre le bord gauche de la Nucléo), ce qui déconnecte la Nucléo du régulateur local.
Alimenter la carte sur le terminal supérieur de ce jumper.
